Un petit modèle réduit entièrement fait main
Lun 27 Sep 2010 - 22:25
Bonjour à tous,
C'est en cherchant un moteur pour la voiture (environ du 1/16ème) que j'ai fabriquée que je suis tombé sur le E-revo, du coup j'en ai acheté un et me suis inscrit sur revopowaaa![Smile](/users/3215/32/39/59/smiles/994925.png)
Mon but est de construire uniquement avec des pièces de récupération et des profilés alu acheter au brico du coin.

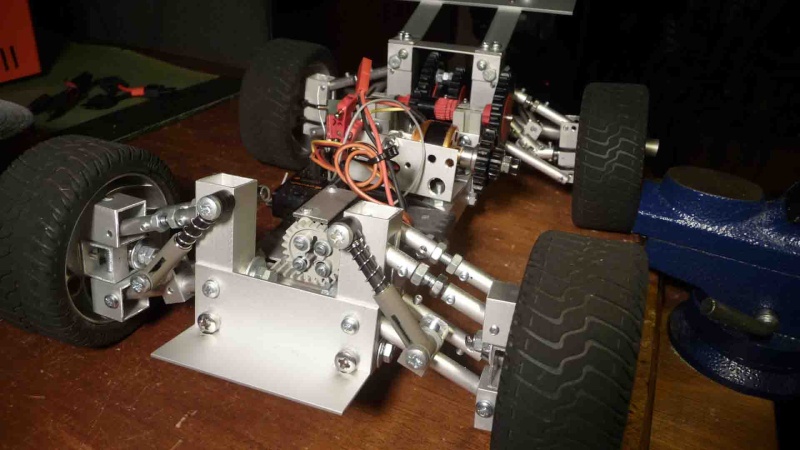

![Un petit modèle réduit entièrement fait main Vue_ga10](https://i.servimg.com/u/f26/14/36/26/62/vue_ga10.jpg)
![Un petit modèle réduit entièrement fait main Vue_ga11](https://i.servimg.com/u/f26/14/36/26/62/vue_ga11.jpg)
Je peux régler le carrossage, dureté, hauteur de caisse et angle de chasse à l'avant
![Un petit modèle réduit entièrement fait main Carro_10](https://i.servimg.com/u/f26/14/36/26/62/carro_10.jpg)
![Un petit modèle réduit entièrement fait main Pincem10](https://i.servimg.com/u/f26/14/36/26/62/pincem10.jpg)
ainsi que le pincement, ouverture. La direction à crémaillère a été récupérée sur du lego technik (qu'on m'avait offert étant gosse) ainsi que les suspensions et les roues.
A l'arrière il est possible de régler la hauteur de caisse, dureté des suspensions (en les calants avec des rondelles) et le carrossage
![Un petit modèle réduit entièrement fait main Carro_11](https://i.servimg.com/u/f26/14/36/26/62/carro_11.jpg)
La transmission est à cardan (le problème est l'usure rapide des cardans, et je dois souvent les remplacer. Il faudrait les faire en acier, mais comme je fais tout à la lime, scie etc. (pas de machine) je préfère nettement travaillé avec de l'alu
![Un petit modèle réduit entièrement fait main Cardan10](https://i.servimg.com/u/f26/14/36/26/62/cardan10.jpg)
Comme je le dis plus haut mon moteur brushless (pour avion) n'est pas adapté (manque de couple), j'ai donc chercher le moyen de mettre deux rapports sur l'axe arrière.

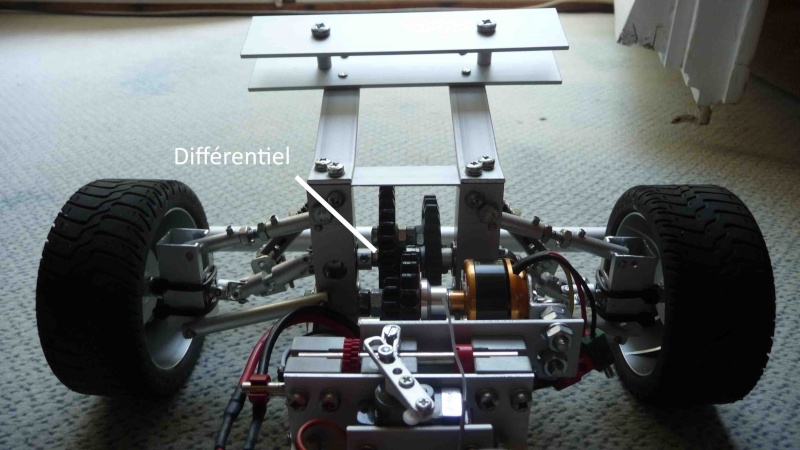

![Un petit modèle réduit entièrement fait main Diffar10](https://i.servimg.com/u/f26/14/36/26/62/diffar10.jpg)
Un différentiel de mini-z est à l'intérieur du plus grand pignon.
J'ai fabriqué un petit système pour déplacer le moteur (oui... la solution la plus simple) afin de changer de vitesse
![Un petit modèle réduit entièrement fait main Dapl_m10](https://i.servimg.com/u/f26/14/36/26/62/dapl_m10.jpg)
une vue du chassis (j'ai fait en sorte qu'aucune vis, écrou ou autres attaches ne soient fixés dessous afin de ne pas diminuer la hauteur de caisse).
![Un petit modèle réduit entièrement fait main Chassi11](https://i.servimg.com/u/f26/14/36/26/62/chassi11.jpg)
Voili, je n'ai pas encore terminé la carosserie, et le pare choc avant, et il me manque toujours un moteur, je ferais une petite vidéo de la bébête quand elle roulera comme il faut.
Ici l'ancien modèle que vous voyez ci-dessous à droite (bien dépouillé puisque j'ai pris les pièces genre ESC, suspension, moteur, etc pour le nouveau) devait faire du 40-45 km/h environ. Biensur rien à voir avec la puissance et tenue de route du E-revo.
![Un petit modèle réduit entièrement fait main 2_moda10](https://i.servimg.com/u/f26/14/36/26/62/2_moda10.jpg)
une petite vidéo de l'ancien modèle
