MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 11:50
Salut !
J'ai le 10 awg rouge de mon MM qui s'est coupé...
J'ai un fer a souder de 20w et je n'arrive à rien du tout du tout ! (a part me bruler)
Que me conseillez vous ?
Changer le cable complet ou tenter de ressouder avec un plus gros fer, plus puissant ?
Je demande ca, car le cable est coupé juste au dessus de la soudure sur la carte(après l'étammage d'usine du cable) et j'ai bien peur de ne pas arriver à faire passer le cable "sectionné" dans le trou, un fois le morceau de cable, qui est resté dans le trou, dessoudé.
Merci d'avance de votre aide. ^^
EDIT SOLUTION.
Solution FredoLaBidouille.
Réalisation de la solution de FredoLaBidouille par Jerome06
J'ai le 10 awg rouge de mon MM qui s'est coupé...
J'ai un fer a souder de 20w et je n'arrive à rien du tout du tout ! (a part me bruler)
Que me conseillez vous ?
Changer le cable complet ou tenter de ressouder avec un plus gros fer, plus puissant ?
Je demande ca, car le cable est coupé juste au dessus de la soudure sur la carte(après l'étammage d'usine du cable) et j'ai bien peur de ne pas arriver à faire passer le cable "sectionné" dans le trou, un fois le morceau de cable, qui est resté dans le trou, dessoudé.
Merci d'avance de votre aide. ^^
EDIT SOLUTION.
Solution FredoLaBidouille.
Réalisation de la solution de FredoLaBidouille par Jerome06
- ChezoitAdmin Revoiste Jediwaaa Gonzo les Bons Toyos
Nombre de messages : 28121
Localisation : Montreuil
Date d'inscription : 13/02/2007
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 11:56
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 13:13
Merci c'est clair que 2$ le m c'est pas cher.
et pour mon autre question, qu'est ce que tu en dis ? ^^
et pour mon autre question, qu'est ce que tu en dis ? ^^
- ChezoitAdmin Revoiste Jediwaaa Gonzo les Bons Toyos
Nombre de messages : 28121
Localisation : Montreuil
Date d'inscription : 13/02/2007
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 16:13
C'est juste coupé coupé au dessus de la soudure à l'intérieur ? C'est chaud.
Tu aurais une photo, please.
Tu aurais une photo, please.
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 16:29
Je n'ai pas encore de photo, si j'ai le temps ce soir j'en posterai une.
Sinon, je pense que tu connais le systeme, quand tu achètes des cables comme ca, des fois ils sont étammés en usine.
Un bel étamage que tu pourras jamais faire la même chose à la maison. ^^
Genre ca ne dépasse pas d'un micron par rapport au diametre du cable et pourtant y'a de l'etain partout sur plusieurs millimetres.
Tu enfiches/enfiles sur ton contro, tu approches ton gros fer a souder et pan, c'est réglé.
Ben moi c'est coupé net juste aprés l'étammage d'usine... ^^
Désolé chezoit.
Donc pas de soucis de passage de 10awg a 20awg, je ne souhaite changer aucun diametre de cable.
Juste ressouder mon 10awg(ou un cable neuf) à sa place sur le contro.
Sinon, je pense que tu connais le systeme, quand tu achètes des cables comme ca, des fois ils sont étammés en usine.
Un bel étamage que tu pourras jamais faire la même chose à la maison. ^^
Genre ca ne dépasse pas d'un micron par rapport au diametre du cable et pourtant y'a de l'etain partout sur plusieurs millimetres.
Tu enfiches/enfiles sur ton contro, tu approches ton gros fer a souder et pan, c'est réglé.
Ben moi c'est coupé net juste aprés l'étammage d'usine... ^^
J'ai modifié mon post plus haut car j'ai compris en te lisant qu'il y avait un mal entendu. c'était 20 watts qu'il fallait lire. ^^Chezoit a écrit:Par contre je me pose la question si c'est bon d'avoir un câble plus gros que l'autre.
Désolé chezoit.
Donc pas de soucis de passage de 10awg a 20awg, je ne souhaite changer aucun diametre de cable.
Juste ressouder mon 10awg(ou un cable neuf) à sa place sur le contro.
- ChezoitAdmin Revoiste Jediwaaa Gonzo les Bons Toyos
Nombre de messages : 28121
Localisation : Montreuil
Date d'inscription : 13/02/2007
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 16:34
Wouais c'est bien chaud, surtout tu n'as pas un excellent fer à souder pour bien gérer la température.
Tu n'as pas un pote électricien ou un mag qui fait de la micro soudure dans l'coin ?
Tu n'as pas un pote électricien ou un mag qui fait de la micro soudure dans l'coin ?
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 17:17
J'ai le mag de mon dealer pas trop loin...
Auj. j'ai récup un fer de 40w, c'est déjà le double du mien, je vais essayer avec mais j'avoue que j'ai un peu peur. ^^
Auj. j'ai récup un fer de 40w, c'est déjà le double du mien, je vais essayer avec mais j'avoue que j'ai un peu peur. ^^
- BenjqtekRevoiste Jediwaaa NeilBigStrongMan
- Nombre de messages : 1869
Localisation : france
Date d'inscription : 15/11/2010
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 17:40
si tu veut faire une bonne soudure nettoie la panne de ton fer avant pour sortir tous les résidus brûlés, laisse bien chauffé le fer 5 bonne minutes, place bien tes élément pour évité des mésaventure ^^ . A ce moment la tu met un pet d’étain sur ton fer tu étames les deux partie sans attendre. Le choix de l’étain est tres important !!! Généralement l’étain fournis avec les fer a soudé bas de gamme est .... merdique .... ça adhère pas a la surface sa fait des pattés imonde et quand tu pense que c'est bon sa fait une soudure sèche ... Pour moi le fer représente 20% de la réussite d'une soudure. Ce qui feras une belle soudure serras la qualité de l'etain. Si tu veut avoir le maximum de "chance" pour réussir une soudure tu peut aussi utiliser de la patte décapante
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 17:48
merci pour les conseils
- GsxzeraVétéran Modo Jediwaaa Profesor E=Rc2
Nombre de messages : 12225
Date d'inscription : 26/10/2009
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Lun 9 Sep 2013 - 19:33
Je vois pas trop de quoi on parle vu que je n'ai jamais vu de MM, mais pour ce qui est du probléme du diamétre du fil une fois étamé, j'ai eu le cas quand j'ai soudé les fils de mes Lipo sur le PK.
Déjà sans les étamer c'était limite, alors avec l'étain...
J'ai résolu le problème en diminuant le diamètre du fil étamé avec le dremel.
Je rajouterais juste une chose aux conseils de Benjqtek, c'est de bien préparer tous les éléments à souder pour éviter le collage. Pour ça tu passes un coup de papier abrasif (Si tu peux bien sur) et tu dégraisses.
Quand j'ai soudé les prises Traxxas sur les lipo du MERV, la première, j'ai soudé directement, j'ai fait du collage...
Les suivantes, je les ai passé au dremel jusqu'à faire sauter le doré et que je vois le cuivre. Les soudures se sont faites toutes seule sans avoir besoin de chauffer pendant "3heures"
Déjà sans les étamer c'était limite, alors avec l'étain...
J'ai résolu le problème en diminuant le diamètre du fil étamé avec le dremel.
Je rajouterais juste une chose aux conseils de Benjqtek, c'est de bien préparer tous les éléments à souder pour éviter le collage. Pour ça tu passes un coup de papier abrasif (Si tu peux bien sur) et tu dégraisses.
Quand j'ai soudé les prises Traxxas sur les lipo du MERV, la première, j'ai soudé directement, j'ai fait du collage...
Les suivantes, je les ai passé au dremel jusqu'à faire sauter le doré et que je vois le cuivre. Les soudures se sont faites toutes seule sans avoir besoin de chauffer pendant "3heures"
- MumURevoiste Padawaaa gRRRAAAvee
Nombre de messages : 320
Age : 37
Localisation : Du coté de Revel
Date d'inscription : 25/01/2010
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 2:51
Pour une bonne soudure il faut un bon nettoyage des pièces a souder.
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 19:33
Salut ! ^^
Eh ben moi je rajouterai, qu'avant de ressouder, il faut d'abord souvent déssouder... et déjà la, j'y arrive pas...
Je me suis pourtant acheté un fer aujourd'hui même, un 80w chez casto qui chauffe bien bien... ben non, ca veut rien savoir et le morceau soudé dans la carte du MMM ne se déssoude pas.

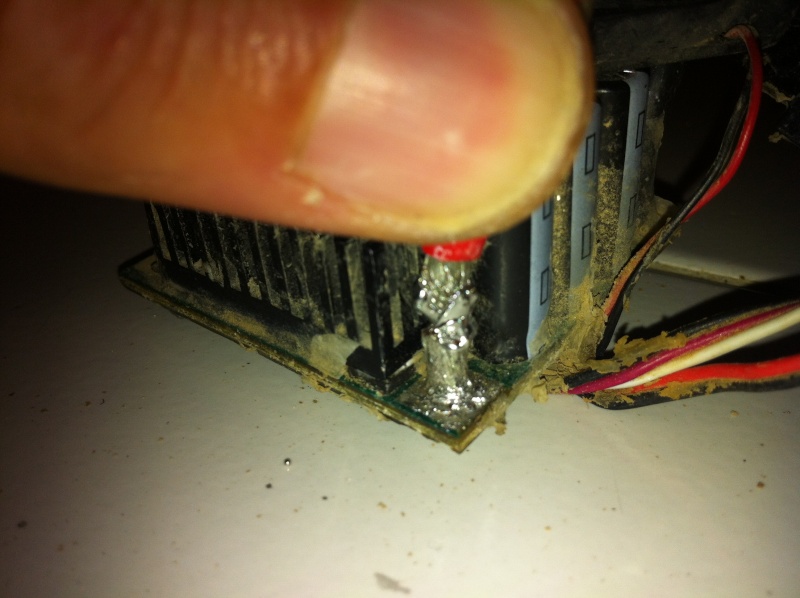

Voila les photos, je pense que ca va finir chez mon revendeur car ca m'agace fortement, je suis en vacances vendredi...
Je précise aussi que je n'arrive pas a faire tenir de l'etain sur le morceau qui reste soudé, ca tient pas dessus, je comprends pas.
Eh ben moi je rajouterai, qu'avant de ressouder, il faut d'abord souvent déssouder... et déjà la, j'y arrive pas...
Je me suis pourtant acheté un fer aujourd'hui même, un 80w chez casto qui chauffe bien bien... ben non, ca veut rien savoir et le morceau soudé dans la carte du MMM ne se déssoude pas.
Voila les photos, je pense que ca va finir chez mon revendeur car ca m'agace fortement, je suis en vacances vendredi...
Je précise aussi que je n'arrive pas a faire tenir de l'etain sur le morceau qui reste soudé, ca tient pas dessus, je comprends pas.
- BenjqtekRevoiste Jediwaaa NeilBigStrongMan
- Nombre de messages : 1869
Localisation : france
Date d'inscription : 15/11/2010
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 19:38
Ok pour ça c'est pas "compliquer" ( j'adore dire cette phrase mdr )
Tu prend ton super fer a soudé qui tu laisse BIEN chauffé.
Tu prend une pince plate et fine de préférence ( elle vas te permettre de travailler ce morceau de fil )
tu met un peut d'etain sur ton fer et tu pose la panne du fer a la base du bout de fil (coter PCB )
aussitot tu prend ton etain et tu remet encore un pointe d'etain sur la panne du fer coter bout de fil ( ton fer est bien plaquer contre le bout de fil )
quand tu as fait ça tu prend la pince plate et tu fait de petit vas et viens tous en maintenant ton fer contre le bout de fil
Normalement petit a petit tu devrais avoir ce foutu bout de fil
Tu prend ton super fer a soudé qui tu laisse BIEN chauffé.
Tu prend une pince plate et fine de préférence ( elle vas te permettre de travailler ce morceau de fil )
tu met un peut d'etain sur ton fer et tu pose la panne du fer a la base du bout de fil (coter PCB )
aussitot tu prend ton etain et tu remet encore un pointe d'etain sur la panne du fer coter bout de fil ( ton fer est bien plaquer contre le bout de fil )
quand tu as fait ça tu prend la pince plate et tu fait de petit vas et viens tous en maintenant ton fer contre le bout de fil
Normalement petit a petit tu devrais avoir ce foutu bout de fil
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 20:29
^^
J'aimerai que ce soit si simple.
Et c'est à peu pret ce que j'ai fait...sauf qu'il m'est impossible de faire fondre l'etain sur le pcb.
J'ai tellement chauffé que même de radiateur du dessus etait chaud !
(ainsi que tout le pcb en fait, mais ca fond pas)
Je désespère...
J'aimerai que ce soit si simple.
Et c'est à peu pret ce que j'ai fait...sauf qu'il m'est impossible de faire fondre l'etain sur le pcb.
J'ai tellement chauffé que même de radiateur du dessus etait chaud !
(ainsi que tout le pcb en fait, mais ca fond pas)
Je désespère...
- EncoreUneMod!Revoiste Maître Jediwaaa
- Nombre de messages : 1093
Localisation : Montreal
Date d'inscription : 08/12/2009
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 20:58
Ajoute du Flux
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 21:00
C'est quoi du flux ?
- GsxzeraVétéran Modo Jediwaaa Profesor E=Rc2
Nombre de messages : 12225
Date d'inscription : 26/10/2009
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 21:01
Tu peux développer parce que je ne sais pas pour Jerome06, mais moi je n'ai jamais entendu parler de ce "Flux"...
EDIT: Maintenant je sais, il ne sait pas non plus
EDIT: Maintenant je sais, il ne sait pas non plus
- BenjqtekRevoiste Jediwaaa NeilBigStrongMan
- Nombre de messages : 1869
Localisation : france
Date d'inscription : 15/11/2010
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 21:02
il me semble que le flux de soudure permet de "décaper" la matière ce qui permet une accroche parfaite de l'etain sur la surface.
- Vinci41000Revoiste Jediwaaa StuntMan
Nombre de messages : 6271
Age : 55
Localisation : centre
Date d'inscription : 18/04/2012
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mar 10 Sep 2013 - 21:05
la seul façon que j ai eu le mien car il ma fallu faire ca aussi , c est sur une station de pro a 380° ca chauffe trés vite fort et permet de ne pas endommager le circuit , sans ca , j ai bien peur que tu es du mal ! et ensuite si ton ESC est sous garantie , et que tu souhaite que ton vendeur face ce qu il faut , je crains la aussi que tu l ai dans l os ! castle ne garantie plus si une intervention ou soudure a été faite sur le circuit
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mer 11 Sep 2013 - 0:56
Moi je connais Aeon Flux... ok je sors. ^^
- FredolabidouilleRevoiste Jediwaaa Agent Q
Nombre de messages : 1447
Age : 44
Localisation : Mur-de-Bretagne ... BRETAGNE
Date d'inscription : 18/11/2012
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mer 11 Sep 2013 - 7:47
hé bein si vous vous rappelez, j'ai refait le câblage de mon MM il y a peu.
bein figure-toi, Jerome que j'ai eu le même problème (et mon plus gros fer, le 100W n'en est pas venu à bout...) "comment qu'il a donc fait alors ?" vous dites-vous... ... hé bein... j'ai percé
côté circuit j'ai meulé le câble au plus près (sans prendre de risques) à la dremel, et j'ai percé en commençant avec un petit foret et j'ai agrandi au fur et à mesure avec des forets de plus en plus gros...
et j'l'ai eu !!!!
bein figure-toi, Jerome que j'ai eu le même problème (et mon plus gros fer, le 100W n'en est pas venu à bout...) "comment qu'il a donc fait alors ?" vous dites-vous... ... hé bein... j'ai percé
côté circuit j'ai meulé le câble au plus près (sans prendre de risques) à la dremel, et j'ai percé en commençant avec un petit foret et j'ai agrandi au fur et à mesure avec des forets de plus en plus gros...
et j'l'ai eu !!!!
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mer 11 Sep 2013 - 8:42
Ah ben voila une réponse qui me rassure.
Au moins je ne suis pas le seul à ne pas y être arrivé avec un fer a souder. ^^
Et quand je vois ton niveau de "bricole" ca me rassure un peu.
Merci Fredo.
Au moins je ne suis pas le seul à ne pas y être arrivé avec un fer a souder. ^^
Et quand je vois ton niveau de "bricole" ca me rassure un peu.
Merci Fredo.
- AlexandretsRevoiste Jediwaaa AirbrushDalí Man
Nombre de messages : 5156
Age : 38
Localisation : Beaumont, Québec, Canada
Date d'inscription : 31/01/2010
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mer 11 Sep 2013 - 12:02
Pourtant moi je n'ai éprouvé aucun problème et j'ai un fer de seulement 80W avec aucun réglage possible.
- Vinci41000Revoiste Jediwaaa StuntMan
Nombre de messages : 6271
Age : 55
Localisation : centre
Date d'inscription : 18/04/2012
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mer 11 Sep 2013 - 12:35
comme quoi
- ChezoitAdmin Revoiste Jediwaaa Gonzo les Bons Toyos
Nombre de messages : 28121
Localisation : Montreuil
Date d'inscription : 13/02/2007
Re: MMM/ESC Cable coupé/couper/soudure à la Base du Circuit
Mer 11 Sep 2013 - 13:08
@Fredolabidouille
Excellente la soluce !
Question. Il y avait déjà un trou à cette endroit ou la plaquette était pleine ?
EDIT SUJET.
Séparé/référencé et post Propre au problème
Excellente la soluce !
Question. Il y avait déjà un trou à cette endroit ou la plaquette était pleine ?
EDIT SUJET.
Séparé/référencé et post Propre au problème
Page 1 sur 2 • 1, 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
