Nouveau projet de TRX-4 avec les longerons du TRX-6 , ,sa sera donc un Trx-4 , 4X4 rallongé.

Le projet n'est pas encore finalisé tant pour la carro que les roues , une chose est sur c'est que je souhaite me faire un super scale sur roulant Traxxas très performant, ayant déja commencé avec mon D110 chenilles ,le 1er je pense car lorsque j'ai chercher je n'est rien trouvé , j'ai donc envie d'aller encore plus loin avec se projet  Twisted Evil

Le seul TRX-4 super scale que je connaisse est celui de Stéph réalisation  Twisted Evil

 TRX-4 avec longerons TRX-6 Chenilles 65507210

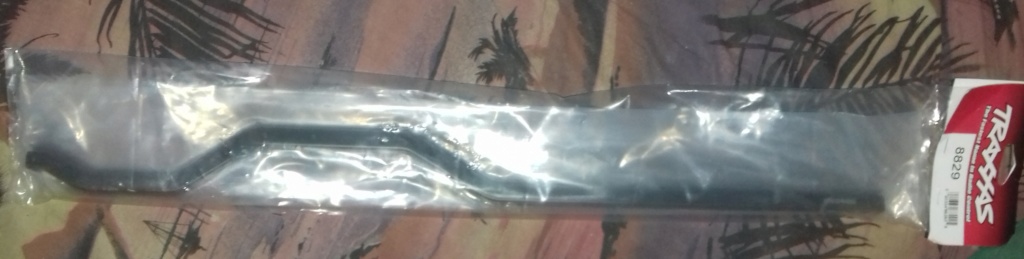

Le départ et le principal des longerons long Twisted Evil

 TRX-4 avec longerons TRX-6 Chenilles 20191938

 TRX-4 avec longerons TRX-6 Chenilles 20191937

Maintenant que j'ai quasiment tout pour amener se projet a terme ,je le commence tranquille. Twisted Evil

La base un chassis TRX-4 sport kit , des passages de roues de Bronco ,les longerons du TRX-6 ,échappement latéraux du Mercedes G63 , jantes & pneus en 2.2 avec élargisseur de 20mm pour chaque jantes de manière a compenser longueur/largeur et avoir une importante garde au sol associé au ponts portique, bref le 1er TRX-4 XXL,voila mon projet. Twisted Evil

Montage de la boite en modifiant le rapport de celui de la boite 2 ,se rapport étant l'idéal pour mon utilisation et après essai avec mon D110 chenilles ,ici avec le diamètre des roues plus important sa devrait bien le faire.

 TRX-4 avec longerons TRX-6 Chenilles 20192008

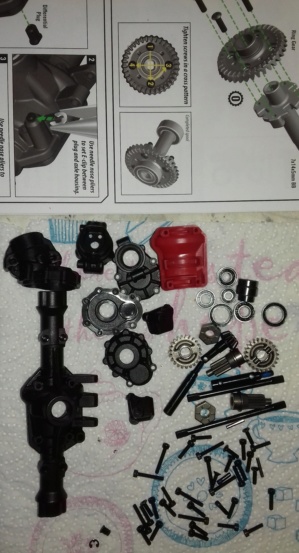

Montage des ponts AV/AR.

 TRX-4 avec longerons TRX-6 Chenilles 20192009

 TRX-4 avec longerons TRX-6 Chenilles 20192010

 TRX-4 avec longerons TRX-6 Chenilles 20192011

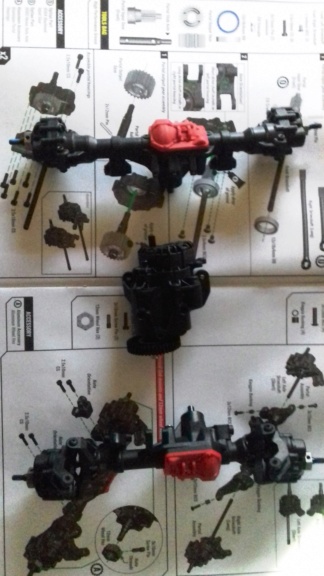

Ensemble monté.

 TRX-4 avec longerons TRX-6 Chenilles 20192012

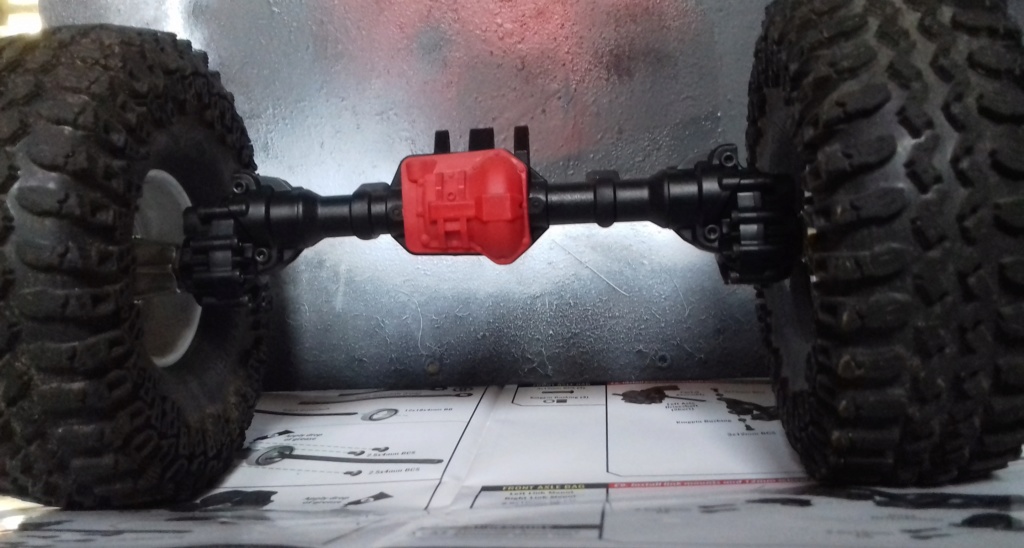

Importante garde au sol au niveau du pont Cool

 TRX-4 avec longerons TRX-6 Chenilles 20192013

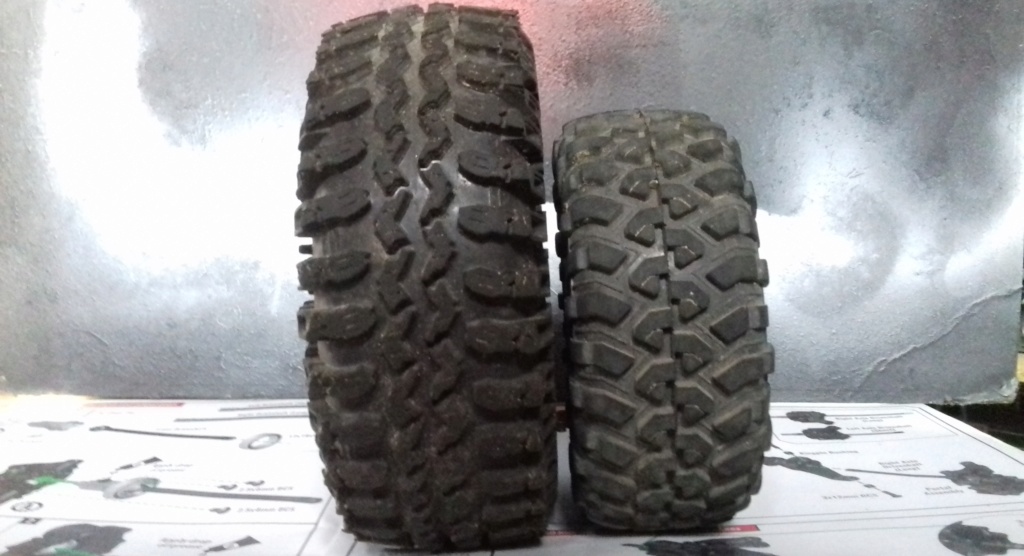

Différence de taille avec les roues d'origine.

 TRX-4 avec longerons TRX-6 Chenilles 20192016

Déport de 20mm.

 TRX-4 avec longerons TRX-6 Chenilles 20192014

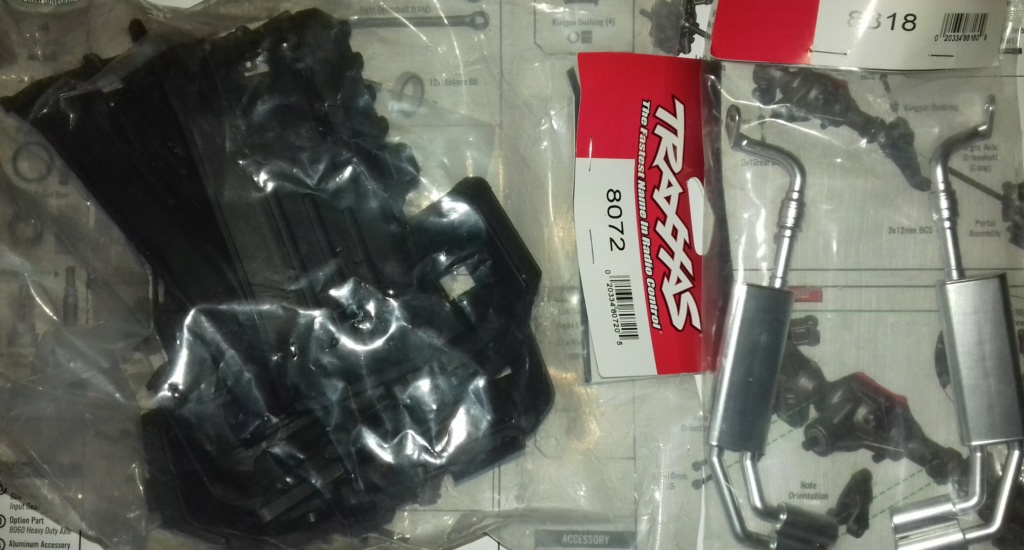

Echappement & passage de roue.

 TRX-4 avec longerons TRX-6 Chenilles 20192015

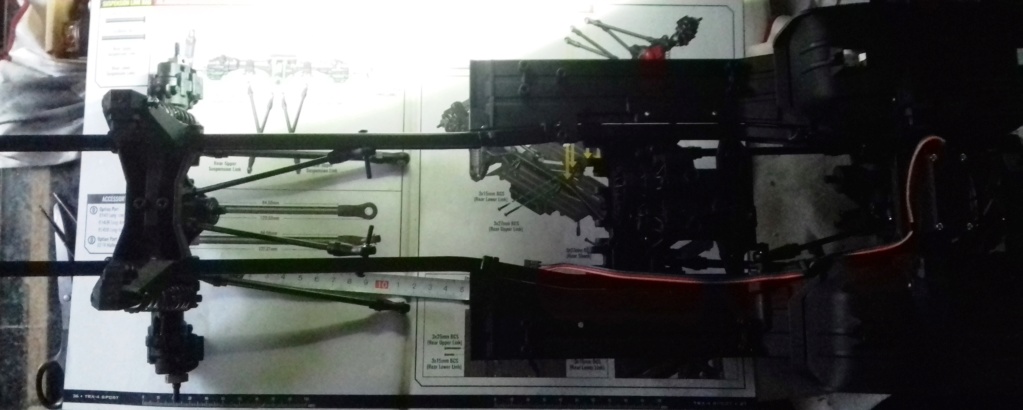

Assemblage du chassis puis pose de la boite et du train avant avec ses passages de roues ,pour l'arrière montage provisoire ,le plus gros travail arrive avec fabrication de liens sur mesure et voir pour le cardan dont l'espace est de 23 cm environ entre la sortie de boite et le nez de pont ,une pièce est donc a adapter pour y monter un second cardan.

 TRX-4 avec longerons TRX-6 Chenilles 20192033

 TRX-4 avec longerons TRX-6 Chenilles 20192035

 TRX-4 avec longerons TRX-6 Chenilles 20192034

Assemblage du chassis puis pose de la boite et du train avant avec ses passages de roues ,pour l'arrière montage provisoire ,le plus gros travail arrive avec fabrication de liens sur mesure et voir pour le cardan dont l'espace est de 23 cm environ entre la sortie de boite et le nez de pont ,une pièce est donc a adapter pour y monter un second cardan.

 TRX-4 avec longerons TRX-6 Chenilles 20192033

 TRX-4 avec longerons TRX-6 Chenilles 20192035

 TRX-4 avec longerons TRX-6 Chenilles 20192034

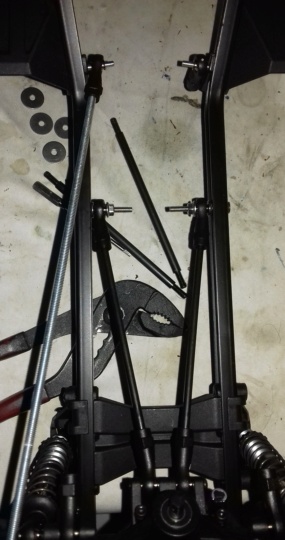

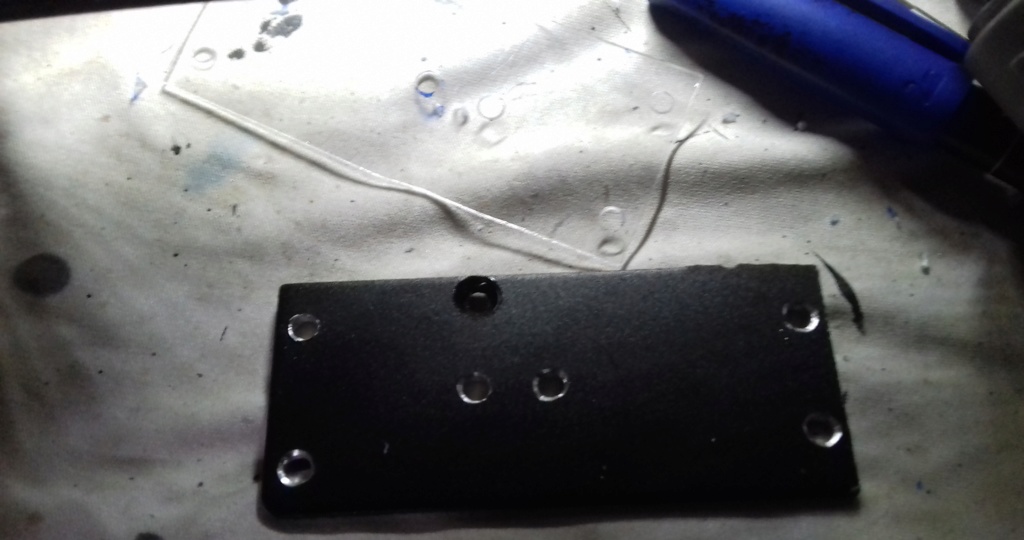

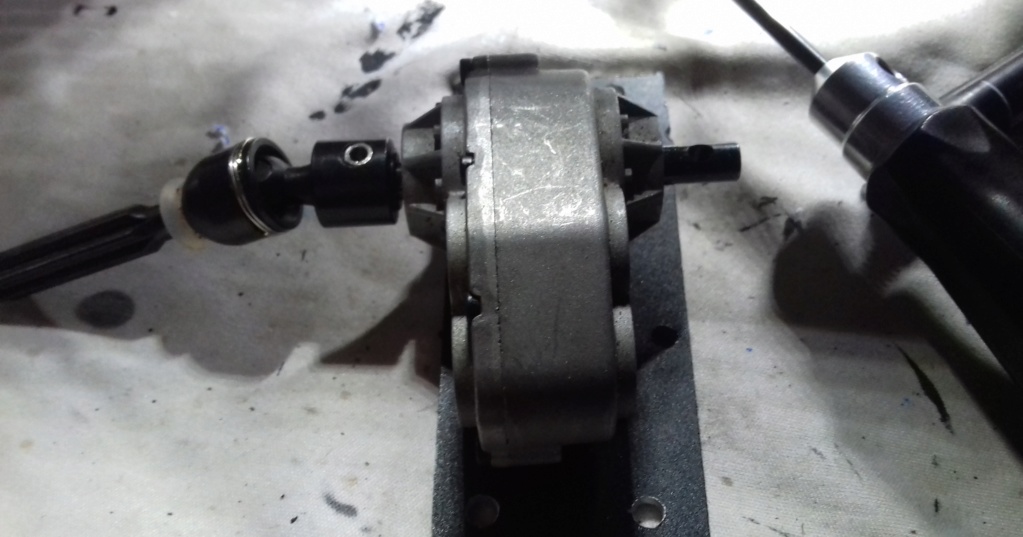

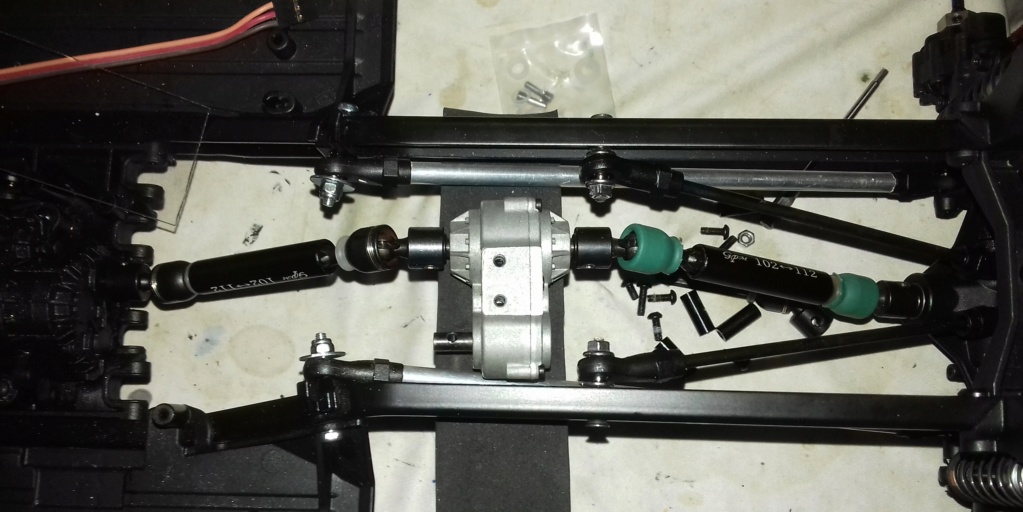

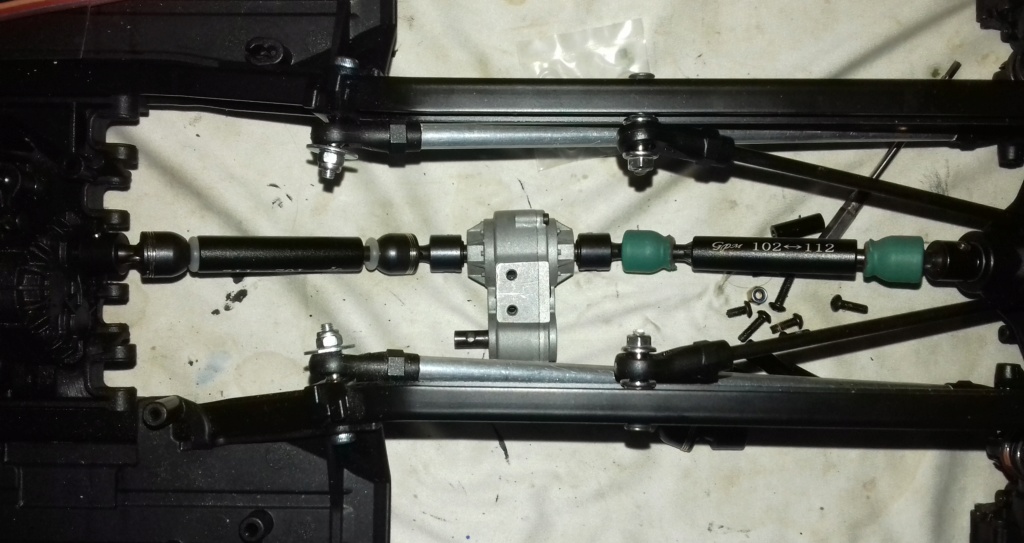

Etape du roulant terminé   :chouette: , fabrication de 2 liens inférieur ,je conserve les supérieurs qui vont bien , installation d'une boite de transfert avec fabrication de sont support et perçage dans la partie haute des longerons en y faisant un filtage  je retire les pignon et bouche le trou d'une sortie qui sert plus a rien , cette boite me sert d'intermédiaire entre les 2 cardans arrière ,je fait en fonction de manière a se que je perde rien en garde au sol et que tout tourne parfaitement sans aucun point dur ,montage de cardan renforcé.

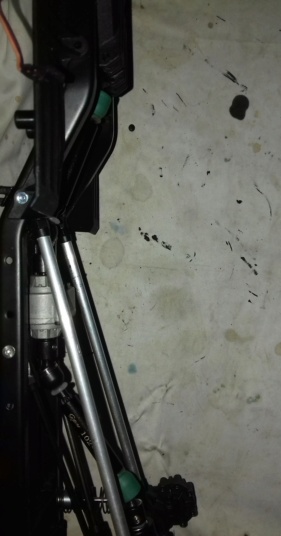

Entre les essais de longueur de lien et de positionnement de la boite de transfert ,je passe ces étapes en vous montrant en images des étapes définitive.

 TRX-4 avec longerons TRX-6 Chenilles 20192052

 TRX-4 avec longerons TRX-6 Chenilles 20192050

 TRX-4 avec longerons TRX-6 Chenilles 20192051

 TRX-4 avec longerons TRX-6 Chenilles 20192054

 TRX-4 avec longerons TRX-6 Chenilles 20192053

 TRX-4 avec longerons TRX-6 Chenilles 20192055


 TRX-4 avec longerons TRX-6 Chenilles 20192057

 TRX-4 avec longerons TRX-6 Chenilles 20192056

 TRX-4 avec longerons TRX-6 Chenilles 20192058

 TRX-4 avec longerons TRX-6 Chenilles 20192061

 TRX-4 avec longerons TRX-6 Chenilles 20192059

 TRX-4 avec longerons TRX-6 Chenilles 20192060

 TRX-4 avec longerons TRX-6 Chenilles 20192063

 TRX-4 avec longerons TRX-6 Chenilles 20192062

 TRX-4 avec longerons TRX-6 Chenilles 20192064

 TRX-4 avec longerons TRX-6 Chenilles 20192065

 TRX-4 avec longerons TRX-6 Chenilles 20192067

 TRX-4 avec longerons TRX-6 Chenilles 20192066

Petit changement de programme pour se chassis en le passant de roues a chenilles mais en 6x6 , petit test se matin. Smile
