prototype Dnano AWD DWS / fraiseuse PROXXON   Empty prototype Dnano AWD DWS / fraiseuse PROXXON

le Mer 17 Avr 2013 - 15:02

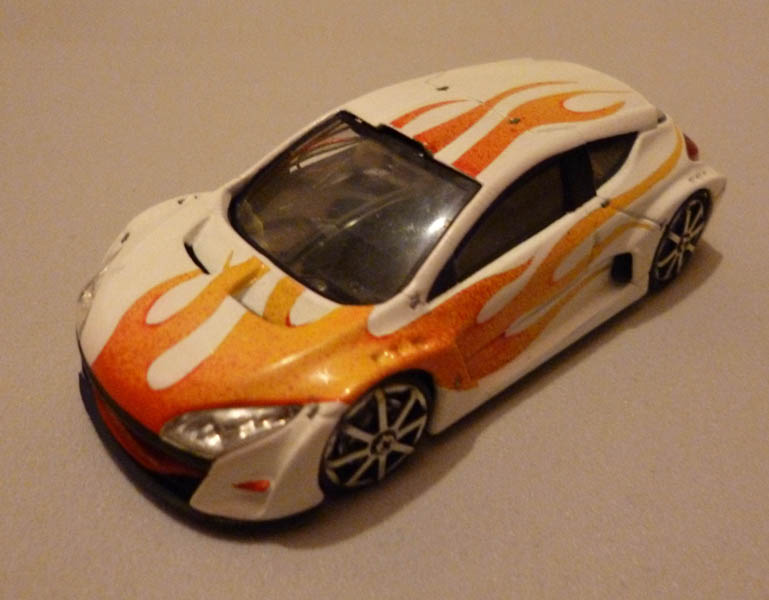

Salut à tous !

Comme je viens d'ouvrir un post sur ma fraiseuse et qu'apparemment ça intéresse quand même du monde, je vous présente en parallèle, histoire de vous montrer l'étendue des possibilités de la machine, le projet qui m'a motiver à casser ma tirelire :honte:

prototype Dnano AWD DWS / fraiseuse PROXXON   P1000515

J'ai découvert la Dnano il y à à-peu-près deux an et, ahuris par les performances de ces petits bolides, j'ai vite craqué sur cette échelle qui passe partout.
Mais étant un drifteur dans l'âme j'étais tout de même frustré de ne pas pouvoir "glisser" en Dnano. ce projet m'a donc trotté dans la tête un bon moment et j'ai fini par investir dans le matériel adéquat pour sa réalisation...
J'ai également la chance d'avoir un pote chaudronnier et en échange de quelques heures de ménage dans son atelier j'ai récupéré un gros stock de chutes d'aluminium Wink ne restait plus qu'à trouver courage et patience pour commencer le projet !

Je suis donc parti d'une base Dnano (platine radio, roulements, vis), le moteur et les LiPo viennent d'un "nine eagle Solo-Pro" et le servo d'un "mini CP Walkera" pour le reste tout est fabriqué à la fraiseuse, principalement en alu avec un peu de carbone et un peu de plastique (récup' d'une planche à découper Wink )

installez-vous confortablement, prenez-vous une bière et un paquet de chips :cowboy:

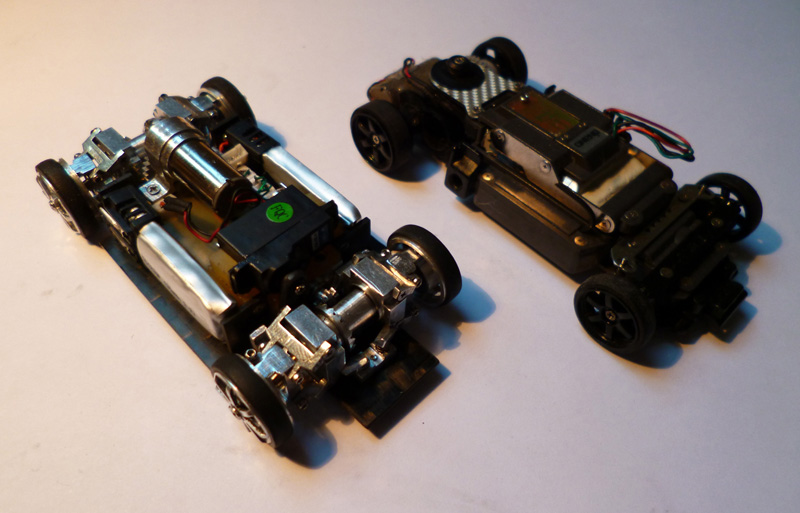

photo de famille avec un châssis Dnano Wink
prototype Dnano AWD DWS / fraiseuse PROXXON   Ensemb10

une idée de la taille du moustique :
prototype Dnano AWD DWS / fraiseuse PROXXON   Ensemb11


détail des pièces et assemblage :

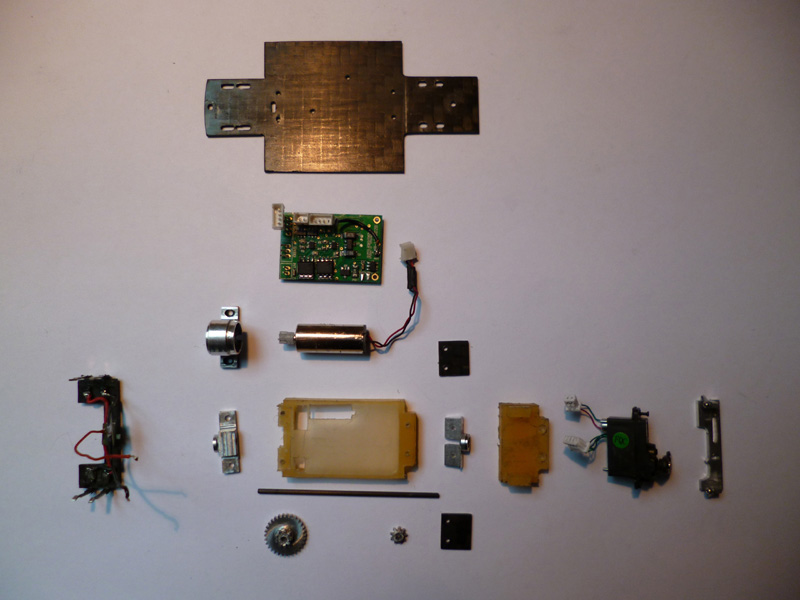

ensemble des pièces du châssis
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi10

contacts des accus et interrupteur
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi11

carter plastique (face)
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi12

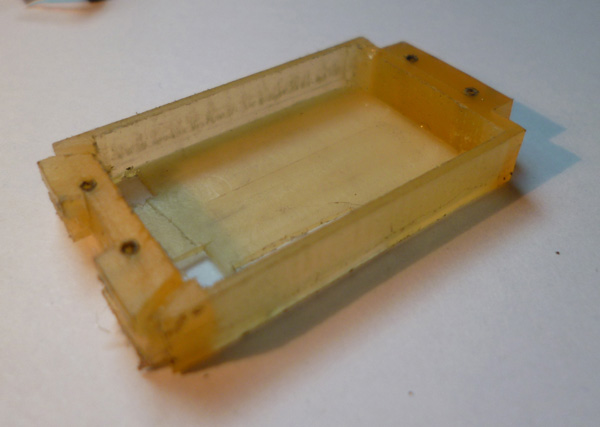

carter plastique (pile)
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi13

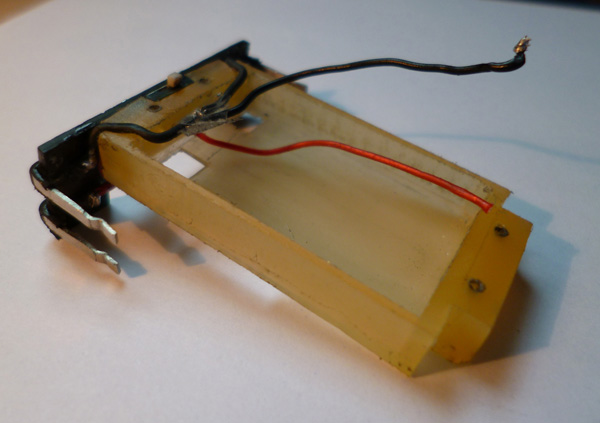

assemblage
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi14

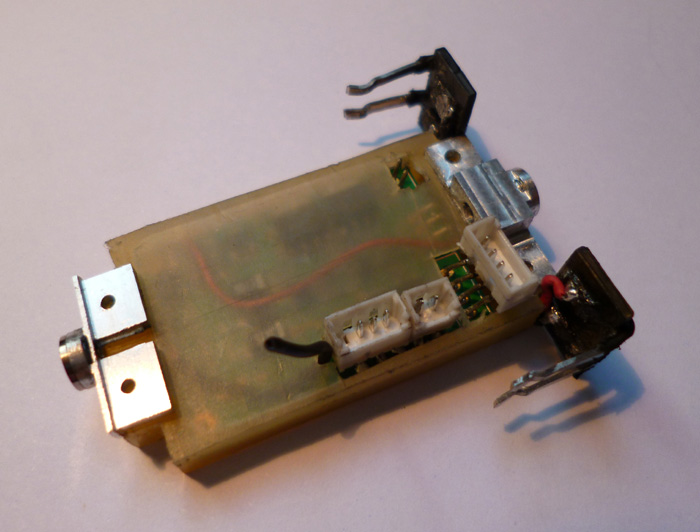

la platine radio légèrement modifiée
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi15

le cœur de la machine
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi16

les platines qui accueillent les roulements pour le passage de l'arbre central
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi17

prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi18

le support de servo (pile)
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi19

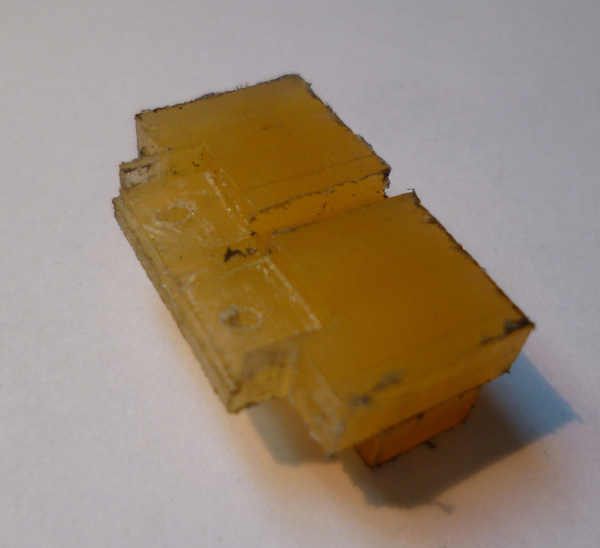

(face)
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi20

prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi21

le pod moteur
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi22
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi23

prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi24

le micro servo modifié pour la platine Dnano
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi25

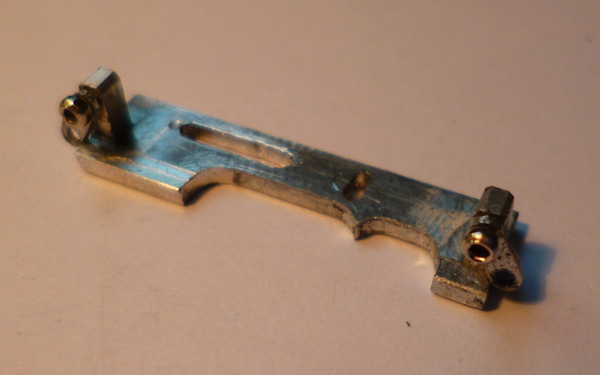

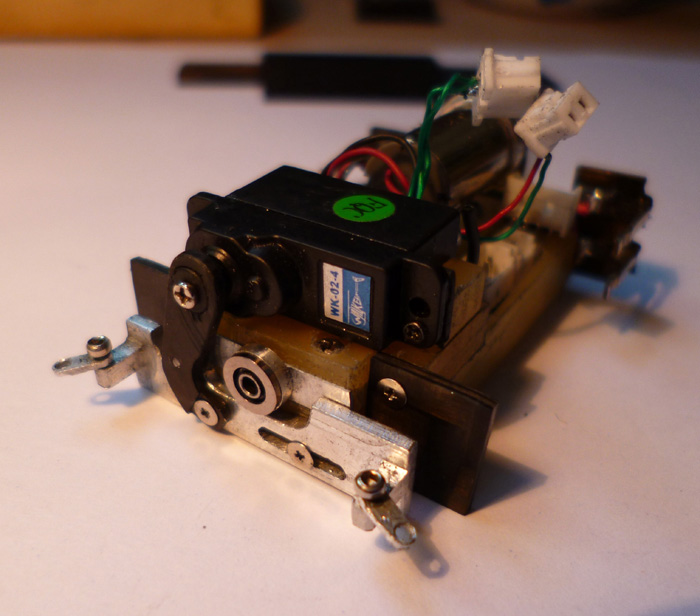

la barre de direction
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi26

prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi27
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi28

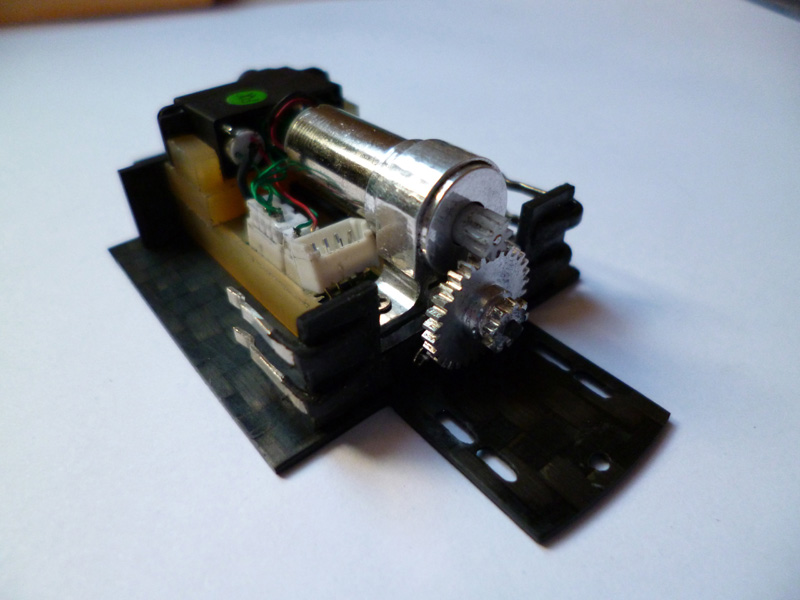

la couronne/pignon de diff arrière et le pignon de diff avant
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi29
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi30

les pièces d'un diff à billes
prototype Dnano AWD DWS / fraiseuse PROXXON   Diff_010

le diff assemblé
prototype Dnano AWD DWS / fraiseuse PROXXON   Diff_011

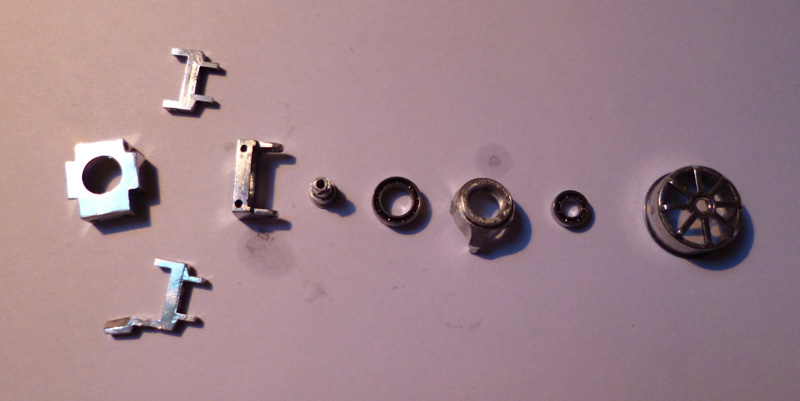

les pièces d'un bras de suspension
prototype Dnano AWD DWS / fraiseuse PROXXON   Arm0010

jante côté pile
prototype Dnano AWD DWS / fraiseuse PROXXON   Arm01_10

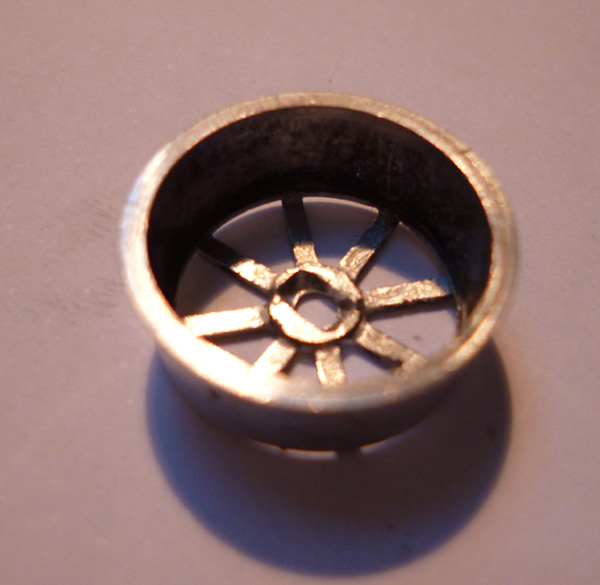

et côté face
prototype Dnano AWD DWS / fraiseuse PROXXON   Arm01_11

une fusée
prototype Dnano AWD DWS / fraiseuse PROXXON   Arm03_10

un porte fusée
prototype Dnano AWD DWS / fraiseuse PROXXON   Arm04_10

le tout assemblé
prototype Dnano AWD DWS / fraiseuse PROXXON   Arm04_11

avec le support
prototype Dnano AWD DWS / fraiseuse PROXXON   Arm0510

prototype Dnano AWD DWS / fraiseuse PROXXON   Arm0610

assemblé avec le diff
prototype Dnano AWD DWS / fraiseuse PROXXON   Armdif10

vue arrière
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi31

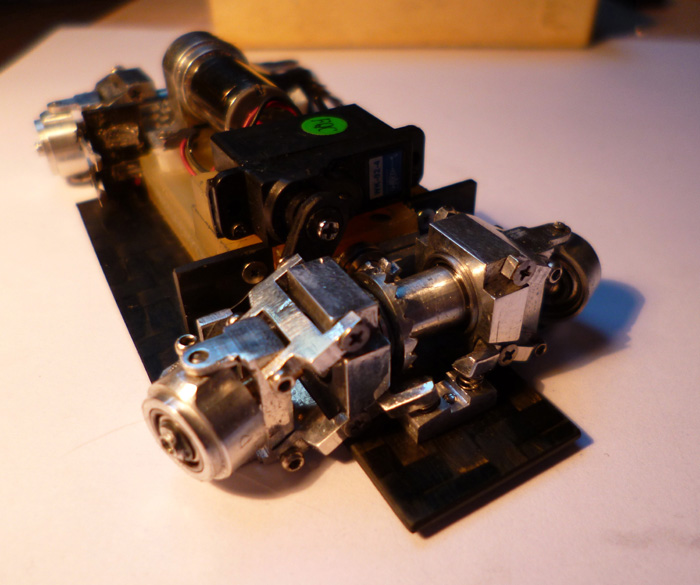

et l'avant
prototype Dnano AWD DWS / fraiseuse PROXXON   Chassi32

DRIFT-POWA métal

le premier test avec les pneus caoutchouc Dnano :

https://www.youtube.com/watch?v=9baFT7-n2C4

vidéo drift session :

https://www.youtube.com/watch?v=hnTWP5mMqfw

:cowboy: j'espère que ça vous a plu !? :cowboy:
Legnathead
Legnathead
Revoiste Jediwaaa motivé
Revoiste Jediwaaa motivé
Nombre de messages : 554
Localisation : Ile de France
Date d'inscription : 27/09/2010

prototype Dnano AWD DWS / fraiseuse PROXXON   Empty Re: prototype Dnano AWD DWS / fraiseuse PROXXON

le Mer 17 Avr 2013 - 21:21
P'tin exélent, c'est vraiment impressionnant ! Le circuit est extra aussi ! avec quoi a tu fais le tracé ?


et mega respet pour les usinages :prosterne:
Fredolabidouille
Fredolabidouille
Revoiste Jediwaaa Agent Q
Revoiste Jediwaaa Agent Q
Masculin
Nombre de messages : 1447
Age : 40
Localisation : Mur-de-Bretagne ... BRETAGNE
Date d'inscription : 18/11/2012

prototype Dnano AWD DWS / fraiseuse PROXXON   Empty Re: prototype Dnano AWD DWS / fraiseuse PROXXON

le Mer 17 Avr 2013 - 21:31
cheers merci !!! :sagesse:

pour le tracé c'est simplement du scotch d'électricien Wink
ça se décolle facilement et ça laisse pas de traces (ou très peu :honte: )
EncoreUneMod!
