Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Mer 1 Déc 2010 - 19:51
J'ouvre ce post pour vous présenter mon hélico Smile
C'est un T-rex 500 ESP de chez align.

- Longueur : 850mm
- Hauteur : 310mm
- Longueur des pales : 425mm
- Diamètre rotor : 970mm
- Diamètre rotor A/C : 200mm
- Pignon moteur : 13 dents
- Couronne principale : 162 dents
- Couronne auto-rotation : 145 dents
- Pignon d'entrainement : 31 dents
- Poids : 935 Grammes
- Poids en ordre de vol : 1700Gr
- Servos ALIGN DS510 Digital (plateau cyclique)
- Servo FUTABA S9257 (anticouple)
- Gyroscope FUTABA GY401
- Variateur ALIGN RCE-BL60G
- Moteur brushless RCM BL500L
- Pales carbone 425mm D
- Pales A/C en carbone
- Coulisseau d'anticouple en alu (option align)
- Renfort en alu sur les renforts de poutre (option)
- Platine inférieure alu (option)
- Transmission rigide (courroie sur les anciens modèles)
- Chassis carbone 1.6mm
- Régulateur de tension 5.1V pour le servo d'anticouple
- Palette de barre de bell en carbone
- Tête rotor aluminium haute précision.
- Lipos 6S 2200mah 25C 35C burst
- Prises PK 4mm
- Bulle en fibre CANOMOD
- Récepteur SPEKTRUM AR7000
- Radio SPEKTRUM DX7

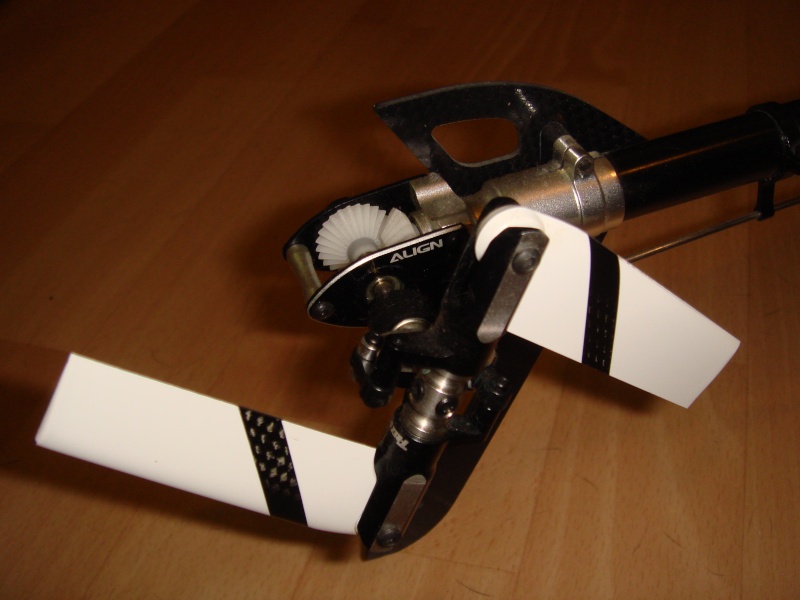

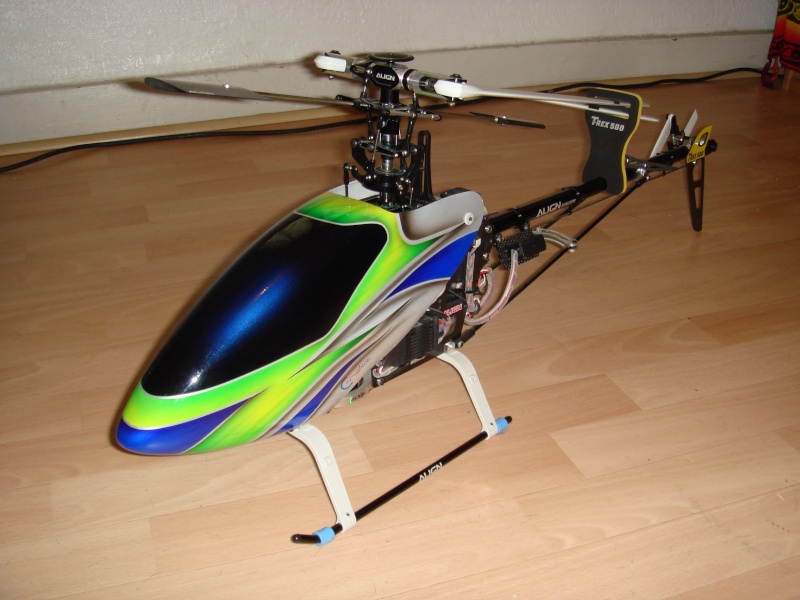

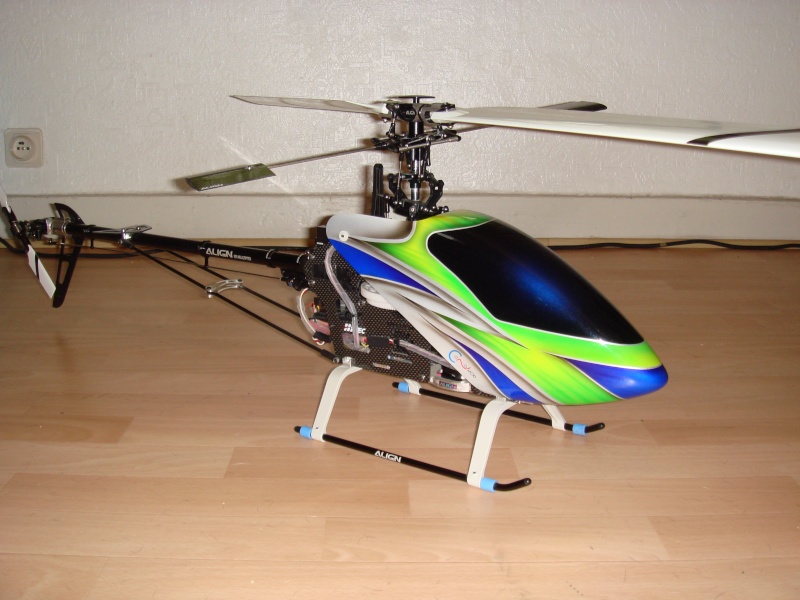

Voici quelques photos.

[img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img][img][/img]

Quelques photos de mon CopterX 450 SE V2 en page 3. Wink


Dernière édition par Revotom's le Lun 17 Oct 2011 - 19:14, édité 4 fois
avatar
revomania
Revoiste Padawaaa qui powaaaAA
Revoiste Padawaaa qui powaaaAA
Masculin
Nombre de messages : 276
Age : 34
Localisation : Billiat 01200
Date d'inscription : 20/07/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Mer 1 Déc 2010 - 20:06
jolie !!

En voila un sacré bestiaux! :cowboy:
toutes les pièces en carbone sont d'origine ?

moi j'attend encore le mien qui est en reparation depuis mon 1er crash Embarassed

Je dois avouer qu'il me manque de l'expérience dans ce domaine

Tu n'aurais pas une pitite vidéo?
avatar
Revotom's
Vétéran Modo Jediwaaa Quantum LeapMan
Vétéran Modo Jediwaaa Quantum LeapMan
Masculin
Nombre de messages : 7735
Localisation : nancy
Date d'inscription : 08/03/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Mer 1 Déc 2010 - 20:22
Oui les pièces carbone sont d'origine sur cette version (ESP).
J'ai rajouté quelques options alu qui étaient plastique d'origine.

J'avais pas mal de vidéos dans mon ancien pc (qui n'est plus de ce monde) mais je n'arrive pas a les recupérer :S

J'avais aussi un copterX 450 SE v2 (copie conforme du t-rex450) que j'avais bien upgradé avec des pièces align, je l'ai vendu il y a quelques mois. (il me reste des photos).

Il me manque aussi beaucoup d'expérience... c'est très dur l'hélico que se soit pilotage et surtout réglages...

Je volais avec quelques potes qui eux géraient bien la chose (loopings, vrille, vol sur le dos etc...) c'est assez impressionnant quand on ne connais pas toutes les possibilités de ces machines.
avatar
Ez3kiel
Revoiste Jediwaaa Accomplie
Revoiste Jediwaaa Accomplie
Masculin
Nombre de messages : 839
Age : 31
Localisation : lyon
Date d'inscription : 21/11/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Mer 1 Déc 2010 - 20:51
ben il était temps depuis!!!!!! lol!
:humour:
sinon tres belle bête!!! domage que tu n'est pas une vidéo pour nous montré tout ça!!!
et tu tiens combien de temps en vol avec tes accus??
avatar
Revotom's
Vétéran Modo Jediwaaa Quantum LeapMan
Vétéran Modo Jediwaaa Quantum LeapMan
Masculin
Nombre de messages : 7735
Localisation : nancy
Date d'inscription : 08/03/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Mer 1 Déc 2010 - 20:59
oui je sais... lol! (mon 450 a été acheté il y a 2ans et le 500 il y a 1 an 1/2)

environ 12~15min (vol simple a plat)
un ami volais 7~8min avec mes accus (vol 3D en idle up)



EDIT.

Voici une petite vidéo qui montre ce que l'on peut faire avec ces machines...
Très haut niveau !!! 3D hard Twisted Evil

avatar
Kraoc
Revoiste Jediwaaa motivé
Revoiste Jediwaaa motivé
Masculin
Nombre de messages : 595
Age : 43
Localisation : Argenteuil (95)
Date d'inscription : 24/10/2010
http://cybride.net/olb

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 15 Jan 2011 - 7:59
Ha mais alan szabo c'est un peu un des princes de la 3d Smile

T'as de la chance de pouvoir t'amuser avec un 500 !
Personnellement, je vais me contenter d'un 450 pour deux raisons: budget + place ^^

Pour l'entrainement, il y a la pratique et aussi PhoenixRC qui est vraiment bien et pas cher; sinon http://forum.heli4.com Smile
avatar
Quadman
Revoiste Jediwaaa PimpMan
Revoiste Jediwaaa PimpMan
Masculin
Nombre de messages : 1559
Age : 48
Localisation : seine-maritime (le Havre)
Date d'inscription : 29/11/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 15 Jan 2011 - 13:11
@Revotom's a écrit:
Il me manque aussi beaucoup d'expérience... c'est très dur l'hélico que se soit pilotage et surtout réglages...

Je volais avec quelques potes qui eux géraient bien la chose (loopings, vrille, vol sur le dos etc...) c'est assez impressionnant quand on ne connais pas toutes les possibilités de ces machines.
Superbe Machine ton T-Rex 500!!! :chapo:
et :+1a: pour la 3D >ça fait bientôt 3ans que j'ai débuté dans l'hélico (400/450)
et je n'ai osé faire mon 1er looping que l'été dernier en terminant ma boucle à 1m du sol !
=bonne frayeur...affraid
Pourtant au simu je maîtrise assez bien mais en vol réel = c'est une autre histoire :S

Faut être méchamment "burné" pour oser/tenter les 1ères figures !
surtout avec une machine comme celle-là ! Tu va être en "loque"... Laughing


et si t'as des soucis de réglages ou autres , n'hésite pas au-cas-où! Wink
avatar
Revotom's
Vétéran Modo Jediwaaa Quantum LeapMan
Vétéran Modo Jediwaaa Quantum LeapMan
Masculin
Nombre de messages : 7735
Localisation : nancy
Date d'inscription : 08/03/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 15 Jan 2011 - 14:30
:+1b: pour alan szabo.

A vrai dire sa fait un moment qu'il n'a pas quitté son étagère... Embarassed
Pour le simu j'ai "Aerofly pro deluxe" (qu'il faut que je réinstalle d'ailleurs, car formaté mon pc).

Au simu aussi je m'en sort pas trop mal pour les figures, mais en réel on a le :cul: bien serré... Laughing

Merci Quadman. Wink
avatar
Kraoc
Revoiste Jediwaaa motivé
Revoiste Jediwaaa motivé
Masculin
Nombre de messages : 595
Age : 43
Localisation : Argenteuil (95)
Date d'inscription : 24/10/2010
http://cybride.net/olb

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 15 Jan 2011 - 15:03
Il y a aussi "YouTube - Tareq Alsaadi http://j.mp/guJGaq" qui me semble bon Smile
C'est décidé moi cette après-midi, je fais du rangement sur les étagères, je m'occupe des tutures et je prépare toutes les boites de pièces pour monter mon hk450...
avatar
Quadman
Revoiste Jediwaaa PimpMan
Revoiste Jediwaaa PimpMan
Masculin
Nombre de messages : 1559
Age : 48
Localisation : seine-maritime (le Havre)
Date d'inscription : 29/11/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 15 Jan 2011 - 16:13
@kraoc a écrit:
C'est décidé moi cette après-midi, je fais du rangement sur les étagères, je m'occupe des tutures et je prépare toutes les boites de pièces pour monter mon hk450...
Super machine pour se lancer dans le pas-collectif! Wink
> rapport qualité/prix et fiabilité si bien réglé (400/450 HBK =je les connais par-coeur... Laughing)

@Revotom's:
Pire que le :cul: serré en réel... Razz
(L'avion est 10 fois mois stressant, à part un peu l'approche/l'atterissage...)
avatar
Kraoc
Revoiste Jediwaaa motivé
Revoiste Jediwaaa motivé
Masculin
Nombre de messages : 595
Age : 43
Localisation : Argenteuil (95)
Date d'inscription : 24/10/2010
http://cybride.net/olb

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 15 Jan 2011 - 17:48
Tu connais pas coeur... mince...
Je suis vraiment un bébé modéliste Smile
avatar
Victor01
Revoiste Jediwaaaa qui en veut !
Revoiste Jediwaaaa qui en veut !
Masculin
Nombre de messages : 795
Age : 22
Localisation : Ain (01)
Date d'inscription : 23/10/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 15 Jan 2011 - 21:30
génial ton hélico Twisted Evil ca me donne trop envie d'en acheter un :BD: mais bon faut savoir piloter .
je me sent ridicule avec mon LAMA V3 :lol2:

sinon lui aussi il maitrise bien avec son T-REX 600 : http://www.youtube.com/watch?v=p8t41avFuCc
avatar
Revotom's
Vétéran Modo Jediwaaa Quantum LeapMan
Vétéran Modo Jediwaaa Quantum LeapMan
Masculin
Nombre de messages : 7735
Localisation : nancy
Date d'inscription : 08/03/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Dim 16 Jan 2011 - 1:55
@kraoc a écrit:Il y a aussi "YouTube - Tareq Alsaadi http://j.mp/guJGaq" qui me semble bon Smile
Il y en a bien d'autres, mais si on doit tous les citer on a pas fini. Wink

@kraoc a écrit:C'est décidé moi cette après-midi, je fais du rangement sur les étagères, je m'occupe des tutures et je prépare toutes les boites de pièces pour monter mon hk450...
Alé hop au boulot !

@Quadman a écrit:@Revotom's:
Pire que le :cul: serré en réel... Razz
(L'avion est 10 fois mois stressant, à part un peu l'approche/l'atterissage...)
:+1a: Laughing
J'ai aussi testé l'avion sur simu et c'est vrai que c'est plus "facile", mais j'ai encore un peu de mal avec les atterrissages.
Mais bon sa reste un simulateur.

@victor01 a écrit:sinon lui aussi il maitrise bien avec son T-REX 600 : http://www.youtube.com/watch?v=p8t41avFuCc
C'est le même pilote que sur ma vidéo avec le t-rex500 ESP flybarless. Wink
avatar
Kraoc
Revoiste Jediwaaa motivé
Revoiste Jediwaaa motivé
Masculin
Nombre de messages : 595
Age : 43
Localisation : Argenteuil (95)
Date d'inscription : 24/10/2010
http://cybride.net/olb

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Dim 16 Jan 2011 - 10:17
@victor01 a écrit:je me sent ridicule avec mon LAMA V3

Aucunement Smile
L'année dernière à la même époque je m'achetais un Lama v3 que j'ai transformé en full Xtreme + alu par la suite.
Et maintenant il trône fièrement sur l'étagère du haut... complètement en vrac... ressemblant plus à un drone Smile
Et en dessous il y a ses petits frères: mCX et mSR ^_^
avatar
Victor01
Revoiste Jediwaaaa qui en veut !
Revoiste Jediwaaaa qui en veut !
Masculin
Nombre de messages : 795
Age : 22
Localisation : Ain (01)
Date d'inscription : 23/10/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Dim 16 Jan 2011 - 19:06
moi aussi j'ai mis des options extreme dessus . Attention je dit pas qu'il est nul au contraire je le trouve génial mais ca reste un helico pour débutant.

sinon il y a celui la comme helico 3d 400 RTF qui a l'air pas mal et qui est vraiment pas chere : http://www.xheli.com/new-falcon-3d-se-helicopter.html Faut voir si il est aussi bien qu'un t-rex
avatar
Quadman
Revoiste Jediwaaa PimpMan
Revoiste Jediwaaa PimpMan
Masculin
Nombre de messages : 1559
Age : 48
Localisation : seine-maritime (le Havre)
Date d'inscription : 29/11/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Dim 16 Jan 2011 - 22:47
@Revotom's a écrit:
:+1a: Laughing
J'ai aussi testé l'avion sur simu et c'est vrai que c'est plus "facile", mais j'ai encore un peu de mal avec les atterrissages.
Mais bon sa reste un simulateur.
Oui tu as raison c'est l'atterissage est le + difficile
et il y a beaucoup moins de différences quand tu passe du simu au réel avec un avion qu'avec un hélico Wink
@victor01 a écrit:je me sent ridicule avec mon LAMA V3
Non,pour débuter C'est un très bon entrainement pour mémoriser les déplacements
(sans stresser...Laughing avant de passer au pas collectif si tu prends le virus )
Surtout en vol >hélico de face...mais juste très limité en vitesse/translation ! Wink
avatar
Victor01
Revoiste Jediwaaaa qui en veut !
Revoiste Jediwaaaa qui en veut !
Masculin
Nombre de messages : 795
Age : 22
Localisation : Ain (01)
Date d'inscription : 23/10/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Lun 17 Jan 2011 - 18:53
c'est bien ce que j'ai dit Wink :
@victor01 a écrit:Attention je dit pas qu'il est nul au contraire je le trouve génial mais ca reste un helico pour débutant
avatar
Revotom's
Vétéran Modo Jediwaaa Quantum LeapMan
Vétéran Modo Jediwaaa Quantum LeapMan
Masculin
Nombre de messages : 7735
Localisation : nancy
Date d'inscription : 08/03/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 21 Mai 2011 - 12:01
Fin du t-rex 500...

Je l'ai revendu il y a 1 mois, ainsi que ma radio pour financer un autre projet (moto).
Gsxzera
Vétéran Modo Jediwaaa Profesor E=Rc2
Vétéran Modo Jediwaaa Profesor E=Rc2
Masculin
Nombre de messages : 12245
Date d'inscription : 26/10/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Sam 16 Juil 2011 - 20:42
Salut,

Je lorgne de plus en plus sur des helicos en ce moment, mais je ne sais si je dois prendre un FP ou si un CP est vraiment impossible à piloter quand on débute...(Je cherche quelque chose de 50 60cm voir plus pour le rotor, enfin pas un petit truc qui part dans les sens au moindre courant d'air.

@ Revotom's t'a commencé avec toi ?
Ou tout ceux qui en ont un bien sur Very Happy

Si je suis HS on supprime et je verrais en MP avec Revotom's
avatar
Revotom's
Vétéran Modo Jediwaaa Quantum LeapMan
Vétéran Modo Jediwaaa Quantum LeapMan
Masculin
Nombre de messages : 7735
Localisation : nancy
Date d'inscription : 08/03/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Dim 17 Juil 2011 - 0:00
J'ai commencé avec une copie de t-rex 450 SE V2. Smile
Essaye le simulateur pour te faire une idée. Wink
avatar
Victor01
Revoiste Jediwaaaa qui en veut !
Revoiste Jediwaaaa qui en veut !
Masculin
Nombre de messages : 795
Age : 22
Localisation : Ain (01)
Date d'inscription : 23/10/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Dim 17 Juil 2011 - 0:21
commence avec un t-rex 600 efl pro :mdr1:

c'est ce que je rêve d'avoir en 12s :BD:
Gsxzera
Vétéran Modo Jediwaaa Profesor E=Rc2
Vétéran Modo Jediwaaa Profesor E=Rc2
Masculin
Nombre de messages : 12245
Date d'inscription : 26/10/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Lun 18 Juil 2011 - 0:35
Merci pour les infos.

J'ai encore passer mon temps sur des forums d'helico.
Eh ben dis donc c'est pas gagné...J'ai l'impression de lire du Javanais avec tous ces termes techniques Laughing

J'ai vu un 500 sur le bon coin avec la Radio DX7 pour 530€. J'ai pas cherché le prix du neuf, mais en fouillant sur le net j'ai trouvé qu'il avait une autonomie de seulement 6mm avec un LIPO de 3000 ou 5000 je ne m'en souviens plus et là je suis sur mobile. L'achat de l'helico encore ça pourrait passer mais c'est la ruine en LIPO ce truc :S

Je sais qu'il y a un club de modelisme avion à 10 ou 15km de chez moi, un de ces jours j'irais voir s'ils font de l'helico. Comme ça si jamais j'apprendrais avec quelqu'un et ce sera moins dangereux pour les autres, pour moi et pour mon futur helico Very Happy

avatar
Truggy power
Revoiste Jediwaaa TazMan
Revoiste Jediwaaa TazMan
Masculin
Nombre de messages : 2628
Age : 32
Localisation : chevilly-larue 94550
Date d'inscription : 30/08/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Lun 18 Juil 2011 - 1:32
si tu à jamais fait d'hélico commence en bi-rotor ..... quand tu maitrisera bien tu passera sur un mono
Gsxzera
Vétéran Modo Jediwaaa Profesor E=Rc2
Vétéran Modo Jediwaaa Profesor E=Rc2
Masculin
Nombre de messages : 12245
Date d'inscription : 26/10/2009

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Lun 18 Juil 2011 - 8:48
Merci du conseil Wink

Mais des fois qu'il finisse sur une étagère parce que finalement ça ne plairait pas ou parce que je serais trop nul, je préfère que ce soit un mono et qu'il fasse joli sur l’étagère Very Happy
Maintenant je ne dis pas non plus que je vais prendre un CP d'entré de jeu nan
avatar
Revotom's
Vétéran Modo Jediwaaa Quantum LeapMan
Vétéran Modo Jediwaaa Quantum LeapMan
Masculin
Nombre de messages : 7735
Localisation : nancy
Date d'inscription : 08/03/2010

Re: Revotom's [Align T-Rex 500 ESP / CX450 SE V2]

le Lun 18 Juil 2011 - 13:07
Avant d'acheter l'hélico ---> simulateur. Wink
Perso j'ai l'Aerofly Pro Deluxe il y a pas mal d'hélicos/avions et scènes.

Je t'ai fait quelques captures d'écran. Smile









C'est clair qu'au début l'hélico c'est du javanai...
Les courbes de gaz et pitch, idem en idle up, l'incidence, le réglage des chappes, du gyro etc... Laughing



Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
